NanoPi R2S（以下简称R2S）是友善电子团队最新推出的一款实现满速率双千兆的、完全开源的Iot应用神器。 NanoPi R2S 使用RK3328 CPU，有两个千兆网络，1G DDR4内存，友善电子团队为NanoPi R2S专门移植了OpenWrt系统，支持Docker CE, 完全开源，用于企业物联网二次开发，个人定制NAS，家庭物联网网关等。

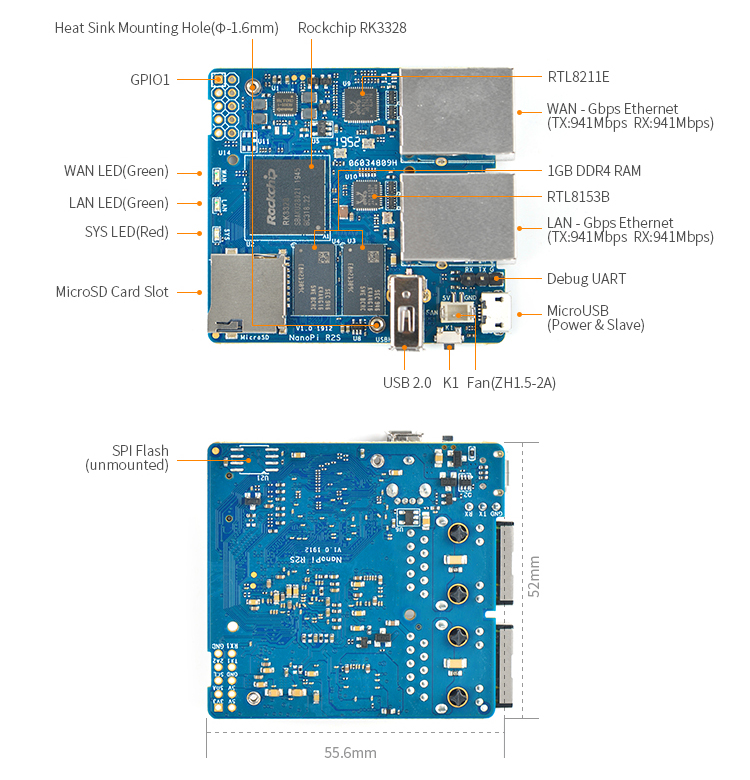

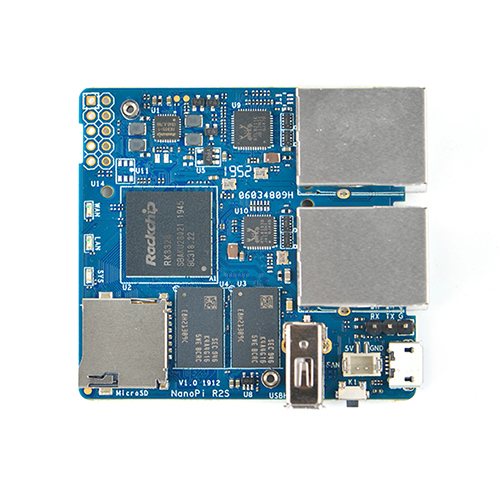

- 外形和布局图
- R2S资源特性
CPU: Rockchip RK3328, Quad-core Cortex-A53 DDR4 RAM: 1GB Network： 10/100/1000M以太网口 x 1 USB3.0转10/100/1000M以太网口 x 1 USB2.0 Host: Type-A x1 MicroSD Slot x 1 MicroUSB: 供电和Slave功能 Debug Serial Port: 3.3V TTL电平，3Pin 2.54mm间距排针 LED: LED x 3 KEY: KEY x 1 用户自定义功能 PC Size: 55.6 x 52mm Power Supply: DC 5V/2A Temperature measuring range: 0℃ to 80℃ OS/Software: U-boot，Ubuntu-Core，OpenWrt
- 实测网络速率
TX RX WAN 941 Mbps 941 Mbps LAN 941 Mbps 941 Mbps Notes： 1、测试工具：iperf
2、使用独立IP地址段和PC机单向通讯测试
- GPIO 24Pin管脚定义
Pin# Name Linux gpio Pin# Name Linux gpio 1 SYS_3.3V 2 VDD_5V 3 I2C0_SDA / GPIO2_D1 89 4 VDD_5V 5 I2C0_SCL / GPIO2_D0 88 6 GND 7 GPIO2_A2 / IR_RX 66 8 UART1_TX / GPIO3_A4 100 9 GND 10 UART1_RX / GPIOG3_A6 102
- 其他
- 官方固件下载地址
https://drive.google.com/drive/folders/1OB4qN2Ehx8-CjoqdGv_ecPjQ1DgMnkf-
参考资料：
- https://wiki.friendlyarm.com/wiki/index.php/NanoPi_R2S/zh

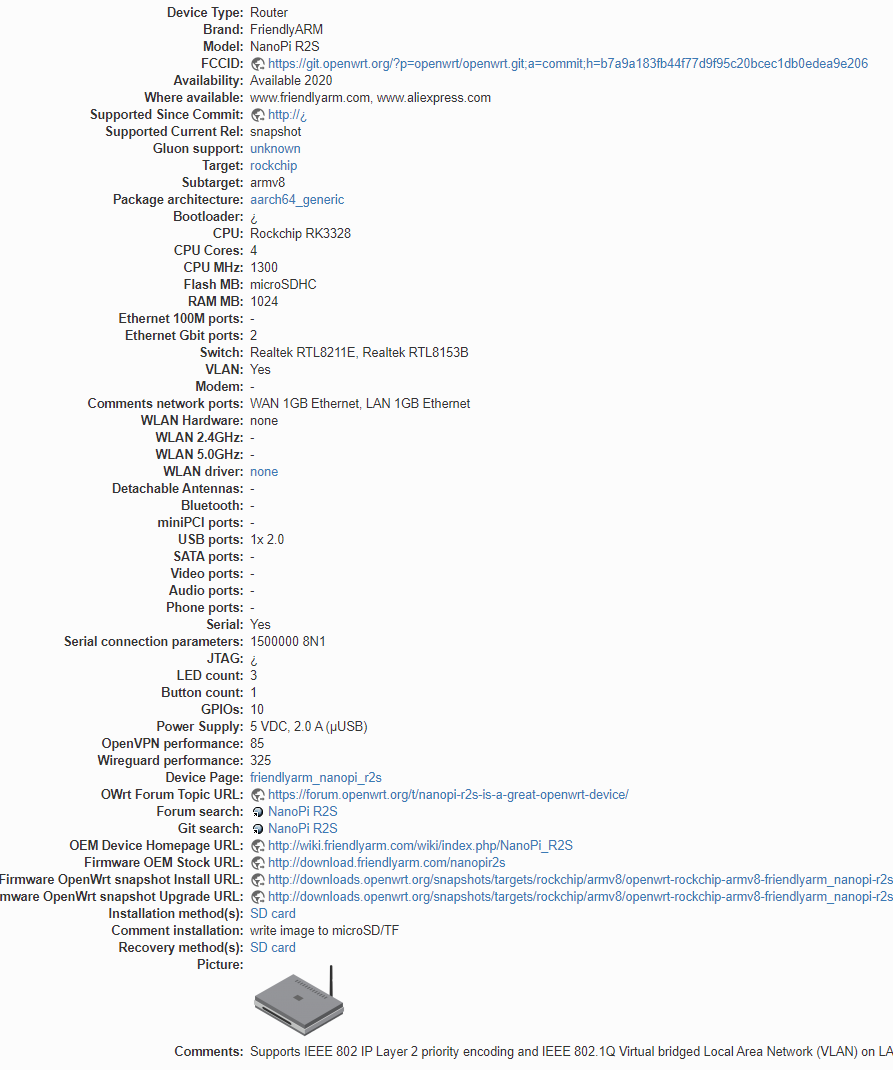

- https://openwrt.org/toh/hwdata/friendlyarm/friendlyarm_nanopi_r2s
