NAT内网穿透相关知识[0]

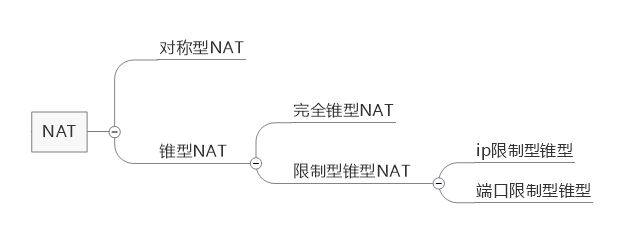

关于NAT，NAT可以分为锥型和对称型，其中锥型又可以分为完全锥型和限制型锥型，限制型锥型又可分为ip限制型锥型和端口限制型锥型，画成图的话大概就是如下的样子。

举例：

假定：

公网server1：ip是1.1.1.1，监听端口是1111

公网server2：ip是2.2.2.2，监听端口是2222

NAT网关：ip是3.3.3.3

NAT内部需要穿透的电脑A：内网ip是：192.168.0.2

此刻，A（192.168.0.2:100）已经通过NAT网关（3.3.3.3:200）和server1（1.1.1.1:1111）建立了链接

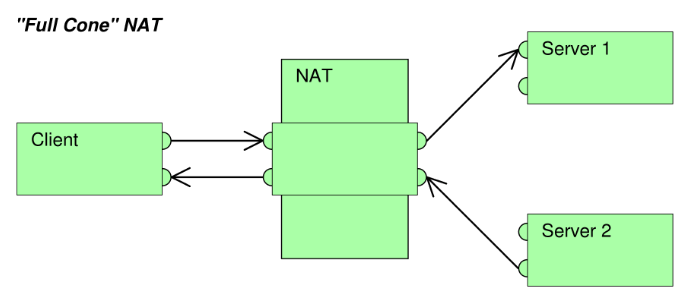

1）完全锥型：
如果在NAT网关已经建立了一个NAT映射，那么任何外网的机器都可以通过这个映射来访问内网的电脑，例如此刻server2如果想和A建立通信，那么只需要往3.3.3.3:200发送数据包，NAT网关就会接收数据包并将其转发到内部的192.168.0.2:100上。

    如果A主动使用同样的端口去和不同的服务器或和相同的服务器，不同的端口建立连接时，NAT的映射也会使用同样的端口，例如A若是想用100端口和server2建立连接，NAT网关仍然会把3.3.3.3:200映射到192.168.0.2:100上，而不是重新选择一个端口映射到100，如果这里不能理解，那就先往下看，等到下面介绍对称型NAT时，结合着对称型NAT看即可。

    在所有锥型网络中这一点都是一样的，这也正是锥型网络的特征，下面的两种锥型网络也是一样，虽然在此处声明后，不会在下面重新赘述一遍，但是请读者切记这一点。

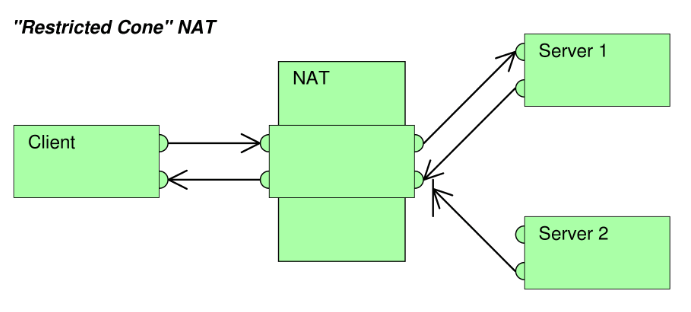

2）ip限制型锥型：
如果在NAT网关已经建立了一个NAT映射，那么只有与其建立映射的ip才能通过NAT访问内网的电脑。例如此刻如果server1想通过1112这个端口和A再建立一个连接，那么只需要往3.3.3.3:200发送数据，NAT会正常的将其转发到192.168.0.2:100，但是如果此刻server2想和A建立连接，因为server2在此前并未和A建立连接，所以如果server2给3.3.3.3:200发送数据的话，NAT网关会将来自server2的数据包直接丢弃。

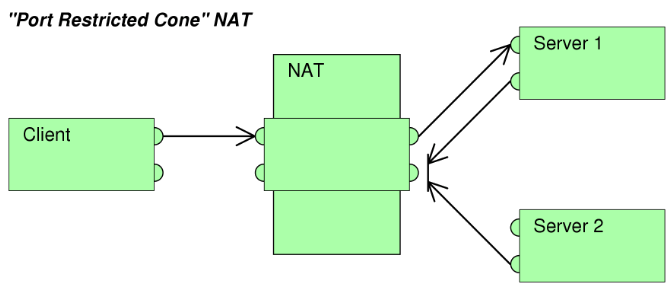

3）端口限制型锥型：
这个类型虽然叫端口限制型，但其实限制的不只是端口，ip也同样限制，可以理解为在ip限制型锥型的基础上，再进行端口的限制，也就是说现在不只对ip有需求，连端口都有需求，如果按照上面的例子，此刻如果server还想通过1112端口和A建立连接就不行了，因为限制了端口，只有从1.1.1.1:1111发来的数据NAT网关才会处理。

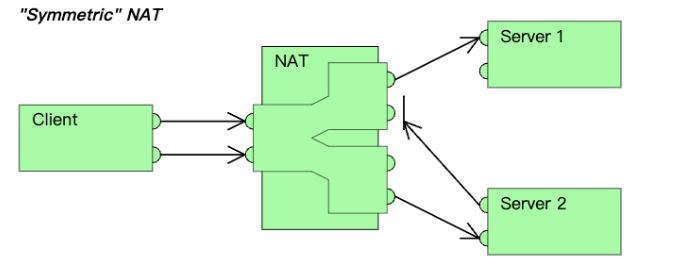

4）对称型NAT：
可以看出来，上述的三个类型限制是越来越严格，按照这个思路，对称型NAT的限制会更加严格。首先，对称型NAT和端口限制型锥型是一样的，即对ip和端口都有限制，只有和其建立连接的ip和端口向其发送数据才不会被丢弃。

NAT的共同特征
每个TCP/IP数据包都包含一个源IP地址、源端口、目的IP地址和目的端口。所有类型的NAT都使用这些值创建NAT映射。

NAT的四种类型
1、全锥型NAT（Full cone NAT），即一对一（one-to-one）NAT

一旦内部地址（iAddr:iPort）映射到外部地址（eAddr:ePort），所有发自 iAddr:iPort 的数据包都经由 eAddr:ePort 向外发送。
任意外部主机都能经由发送数据包给 eAddr:ePort 到达 iAddr:iPort。

2、IP受限锥型NAT（（Address-）Restricted cone NAT）

一旦内部地址（iAddr:iPort）映射到外部地址（eAddr:ePort），所有发自 iAddr:iPort 的数据包都经由 eAddr:ePort 向外发送。
仅 iAddr:iPort 曾经发送数据包到外部主机（nAddr:any），外部主机才能经由发送数据包给 eAddr:ePort 到达 iAddr:iPort。（注：any 指外部主机源端口不受限制。）
