转载——揭开变量泵控制中的液压半桥[0]

阻尼孔普遍应用于液压系统中，当然也不缺席泵的控制阀。小小的阻尼孔在不同的场合发挥的不同的作用：稳定压力；减缓冲击；延迟响应等等。但同是实现压力流量控制功能的三张泵控制阀原理图，引起了兴致。让人感兴趣的是：来自Parker、Rexroth和Danfoss的控制阀都是负载敏感及压力切断(补偿)功能，但其中的阻尼孔布置位置却各有特色。

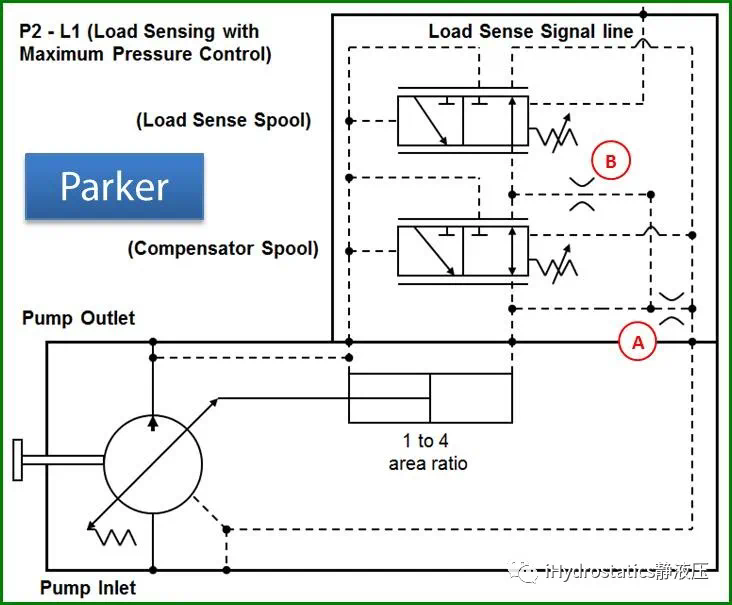

Parker P2泵L1控制阀原理图

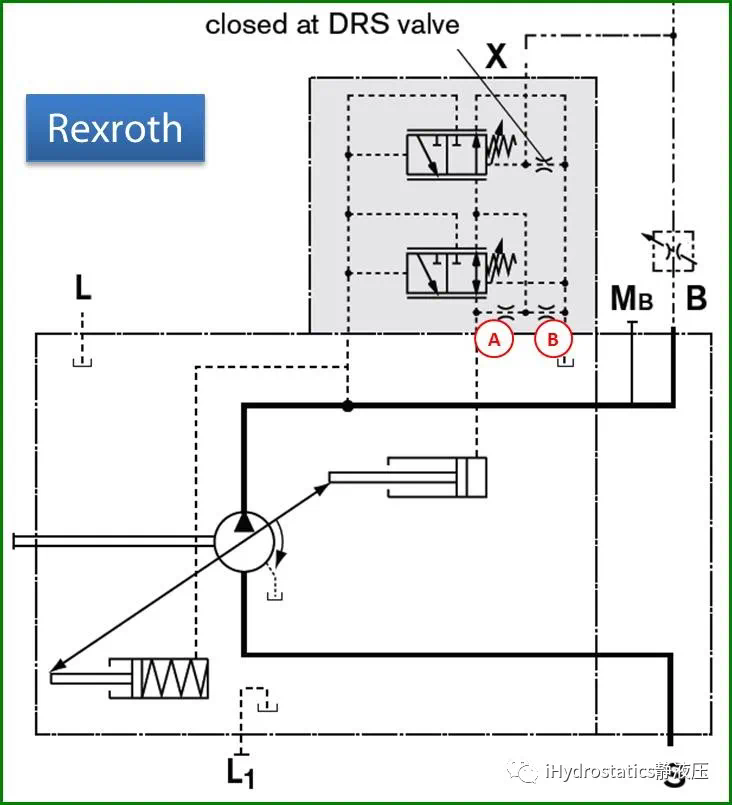

Rexroth A10VO泵DFR控制阀原理图

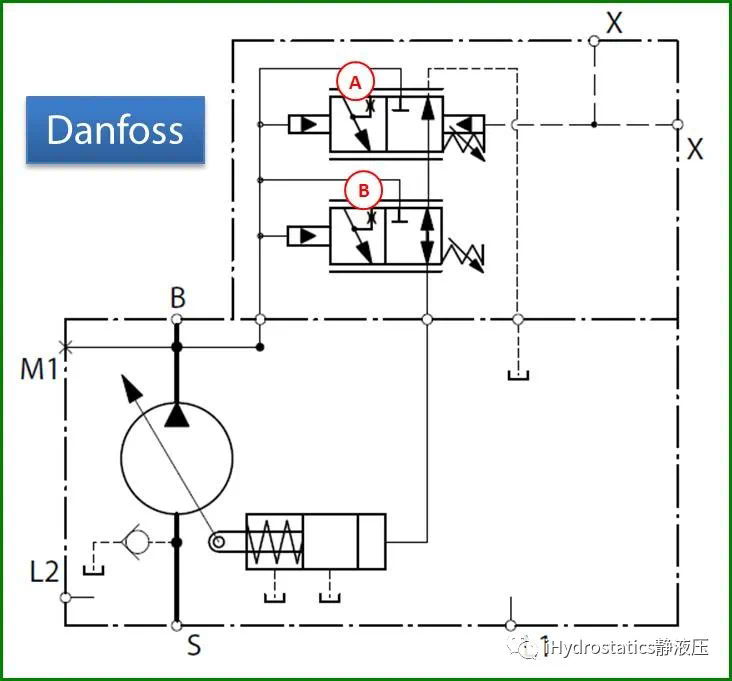

Danfoss S45泵LS控制阀原理图

从上述原理图中可以发现：Parker及Rexroth的控制阀均采用独立阻尼孔(图中A，B)的形式，Danfoss的将阻尼孔(图中A，B)集成到了控制阀芯上。虽设计各有千秋，但最终实现的都是压力流量控制，那是否说明了三张原理图中的A、B阻尼孔遵循着同样的基础原理呢？

在彻底搞清楚基础原理之前，研讨一下各自如何用不同的结构来实现各自的原理图，或许可以帮助我们理解其工作方式。

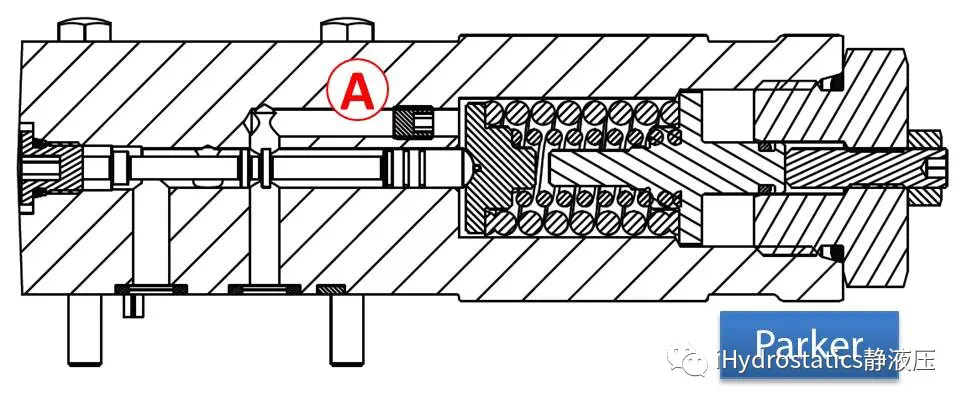

Parker P2泵压力控制阀结构图

Parker的压力控制阀通过增加平行旁路来安装阻尼孔A。

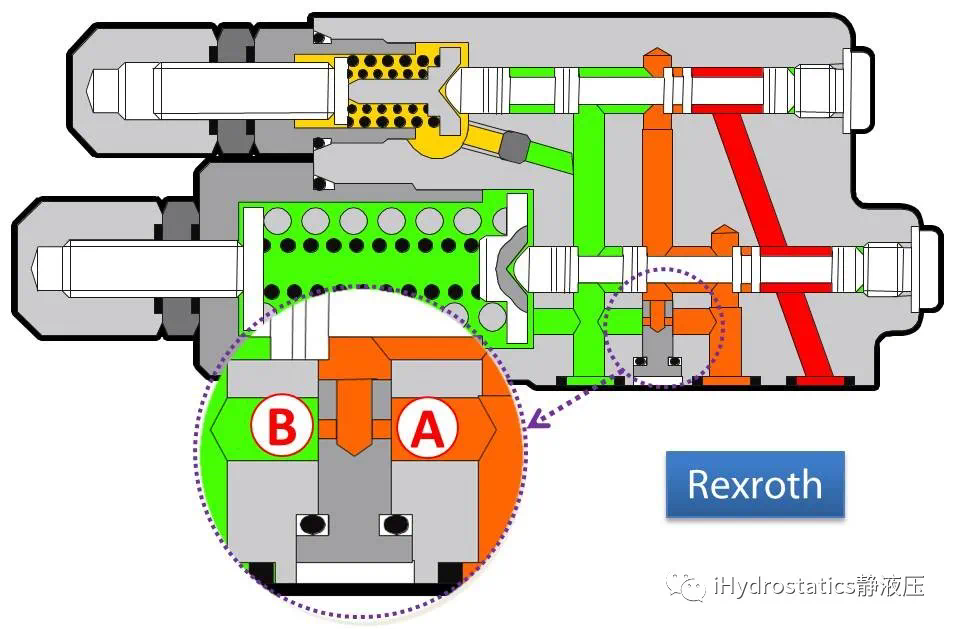

Rexroth A10VO泵DFR控制阀结构图

Rexroth的A、B阻尼孔是加工于同一个阻尼堵头上，左右侧薄壁小孔各自对应原理图中的B阻尼和A阻尼。

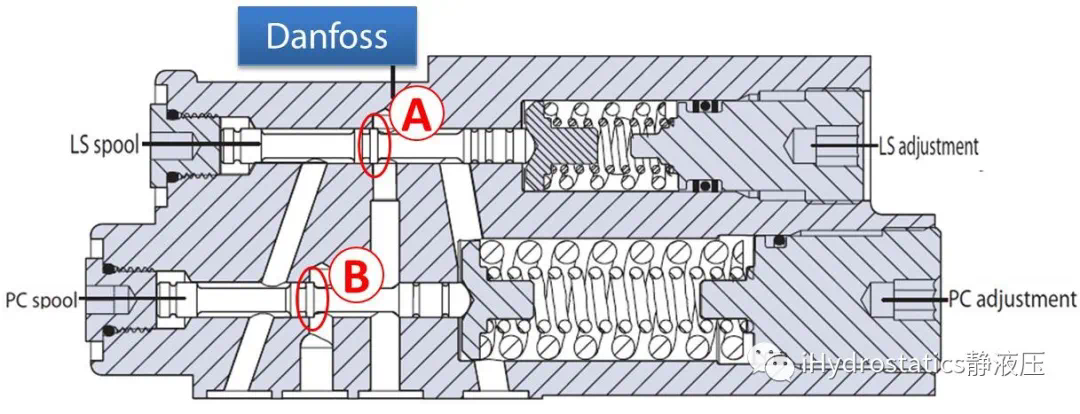

Danfoss S45泵LS控制阀结构图 [4]

Danfoss的A、B阻尼并不是通过额外增加阻尼小孔的形式来实现，而是通过对阀芯台肩的特殊加工来达到阻尼小孔作用。此种设计减少了零件种类，更为简便。

在很多资料中看到了对上述阻尼孔的一些说明，但是主要侧重于结构尺寸及作用的介绍，却很少提及其其背后的理论。本期中以Parker的压力控制阀为例，来总结一下其原理图背后的原理。将泵控制系统简化，可以抽象出其结构原理图如下：

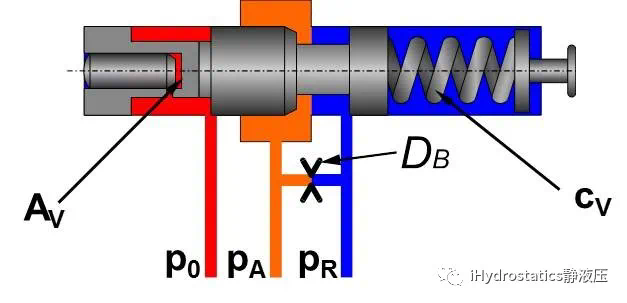

Parker 带压力控制阀泵结构原理简图 [1]

通过分析上述结构原理简图，不难发现阀芯和阀孔间所控制的阀口本质上是一个可变阻尼，与后端的D_B固定阻尼共同构成了C型液压半桥。P₀是此C型液压半桥的输入压力，P_A是输出压力端，用于改变伺服活塞腔的压力，从而控制伺服活塞的运动。

泵的任何控制方式，最终都是要通过改变泵斜盘角度来达到各自的控制目的，而伺服腔的压力是改变斜盘角度的重要因素。有效控制伺服腔压力便成了设计的要点。

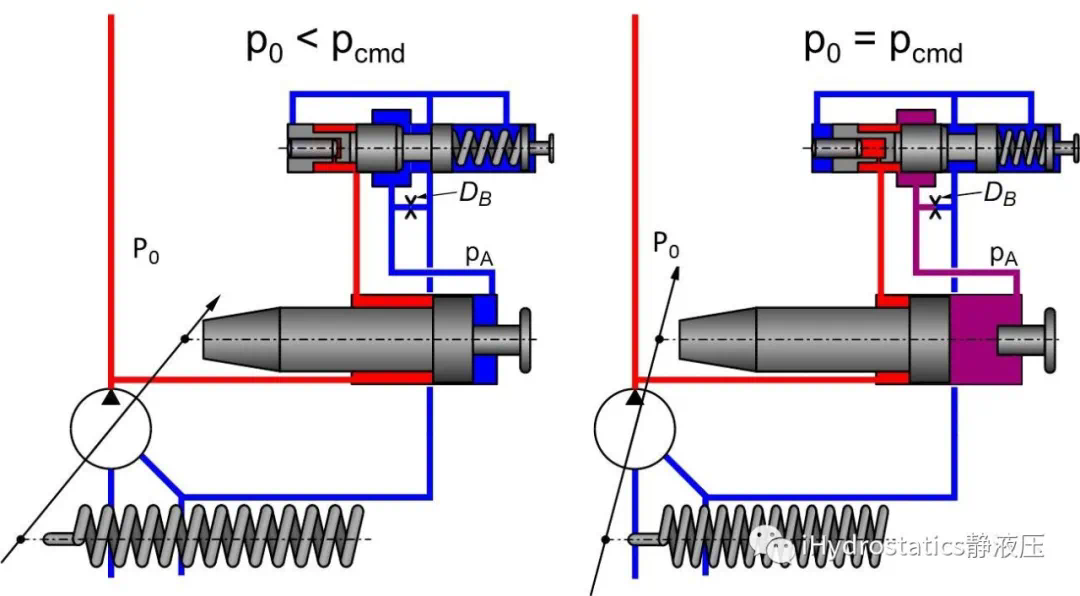

C型液压半桥结构式的压力控制阀泵简图 [1]

基于压力控制阀的简图及相关尺寸，可以得出此阀芯的敏感度参数：Sx=Av/Cv.  Av – 阀芯敏感腔面积；Cv – 弹簧刚度。即单位压力的P₀变化所引起的阀芯的位移量 [1]。

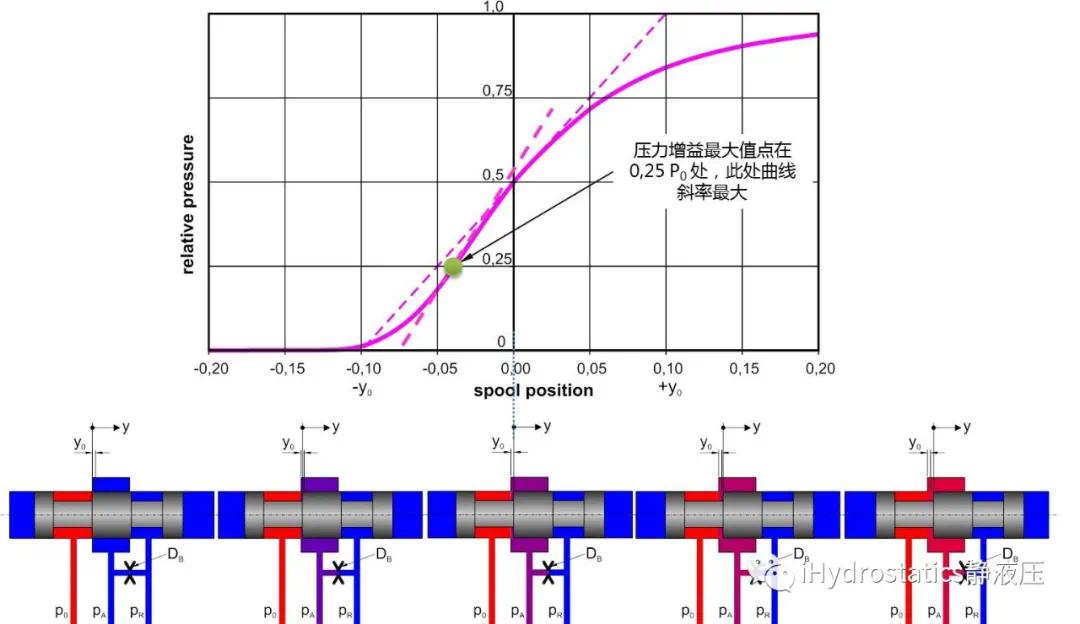

C型液压半桥无因次压力曲线 [1]

基于C型半桥无因次的压力曲线，可以看出在0.25P₀处的曲线斜率最大，即压力增益E₀最大。工作在此点伺服腔的压力变化最为敏感 [1]。根据某控制阀的结构参数，可以计算出：

Sx=0.0162 mm/bar
E

₀

≈1300 bar/mm [在P

₀

=200bar条件下]
K ≈21 bar/bar [在P

₀

=200bar条件下]，  即 1bar的出口压力P

₀

变化会导致21bar的伺服腔压力P

_A

变化 [1]。

除了C型的液压半桥外，还有A型和B型的半桥结构。主要区别在于A型半桥两边都是可变阻尼结构；B型是C型的镜像，输入阻尼是固定阻尼结构。

A型半桥具有对称性好、线性度高和增益大的有点，但要控制双边的轴向尺寸精度，工艺上要求较高；B/C型半桥增益适度，稳定裕量较大，工艺要求较低，所以这也是为什么此种半桥结构普遍应用于各种控制阀中的原因 [7] 。

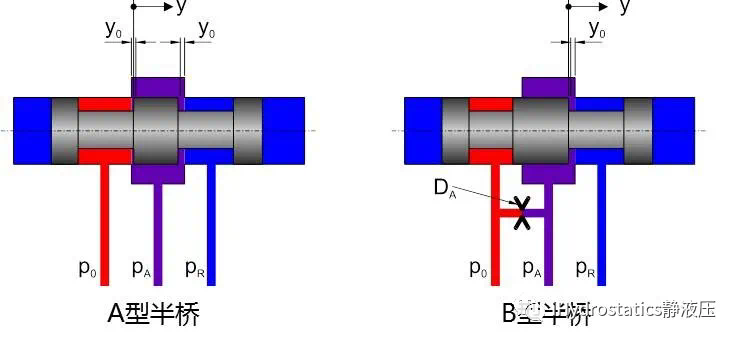

A型和B型液压半桥结构原理 [1]
