西门子贝得电机选型

例如选型：1TL0001-2BB03-3JA4

型号解释：3级能效，短机座号机座号225S，4极电机（根据电机转速1450rpm），380V，IM B35，无绕组保护，接线盒在顶端

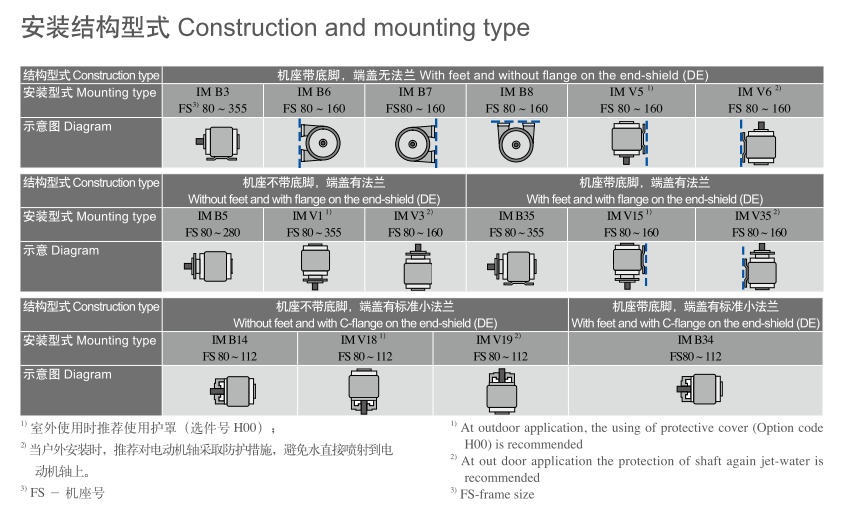

  • 安装形式见下图

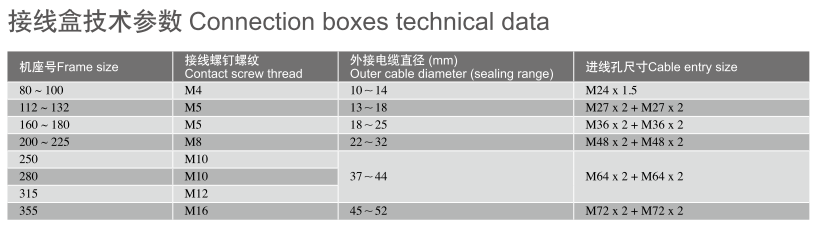

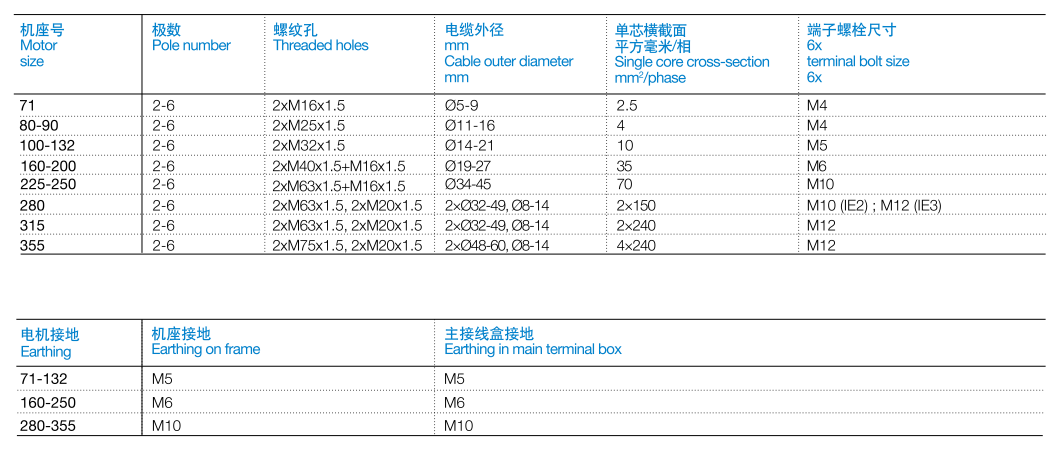

  • 接线要求（接线的直径）

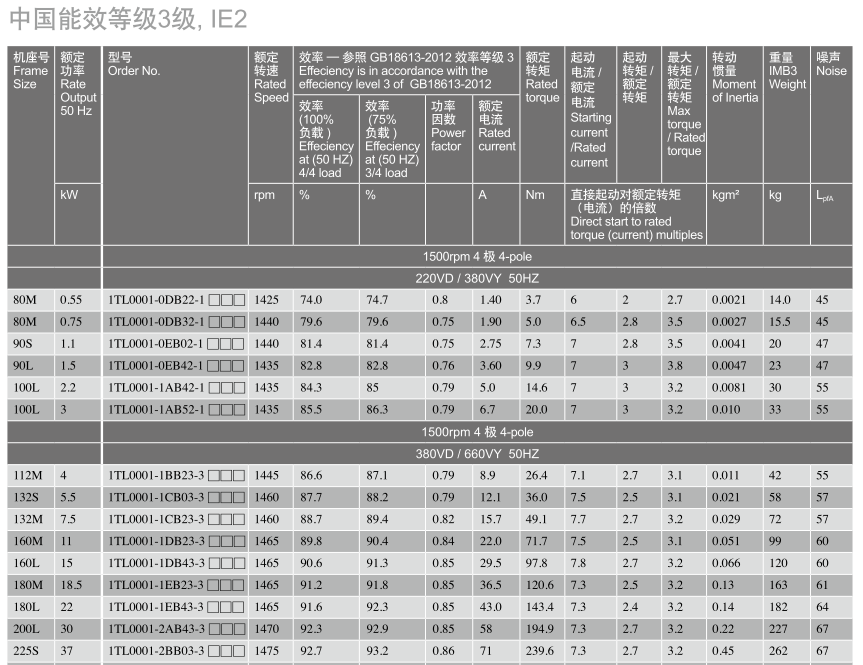

  • 主要技术参数：

  • 性能参数的计算：

1）输出：在额度转速1475rpm时，额定转矩T=239.6Nm，输出功率=1475*2*pi/60*239.6=37KW，也可以按照380*71*sqrt(3)*0.92*0.86=37KW计算

2）输入：380V*71A*sqrt(3)*0.86=40KW

在三相四线制三角形接法，其中71A为相电流，线电流为71A*sqrt(3)，380V为供电电压

S=380V*71A*sqrt(3)=47KW，为视在功率，类似于液压的角功率

P=380V*71A*sqrt(3)*0.86=40KW，为有功功率

功率因数cosΦ=有功功率P/视在功率S

钳形表在外电路测得的电流是电动机的线电流,其值等于星型接法电机的相电流，等于三角型接法电机相电流的sqrt(3)倍。



ABB电机选型

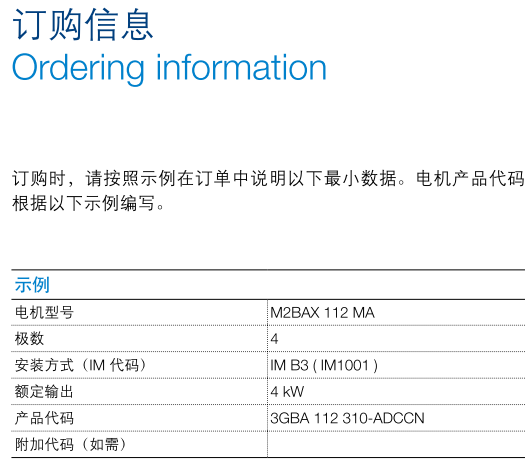

订购信息：

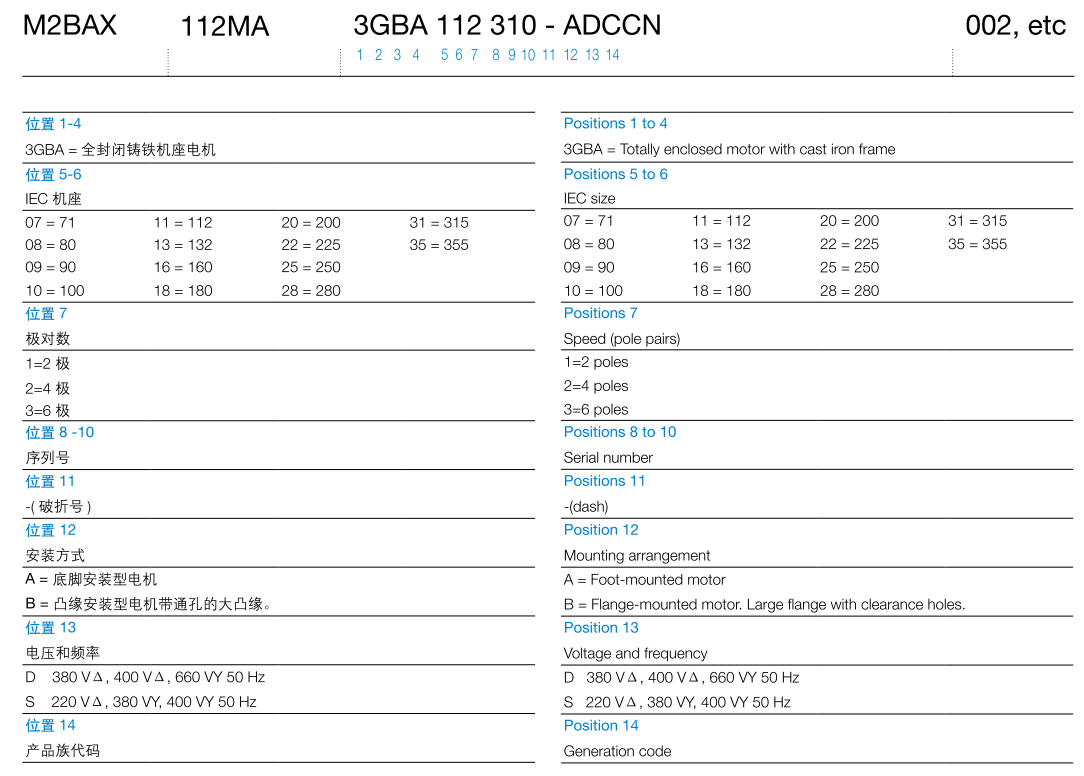

型号说明：

根据电机的转速，选定4极电机1500rpm

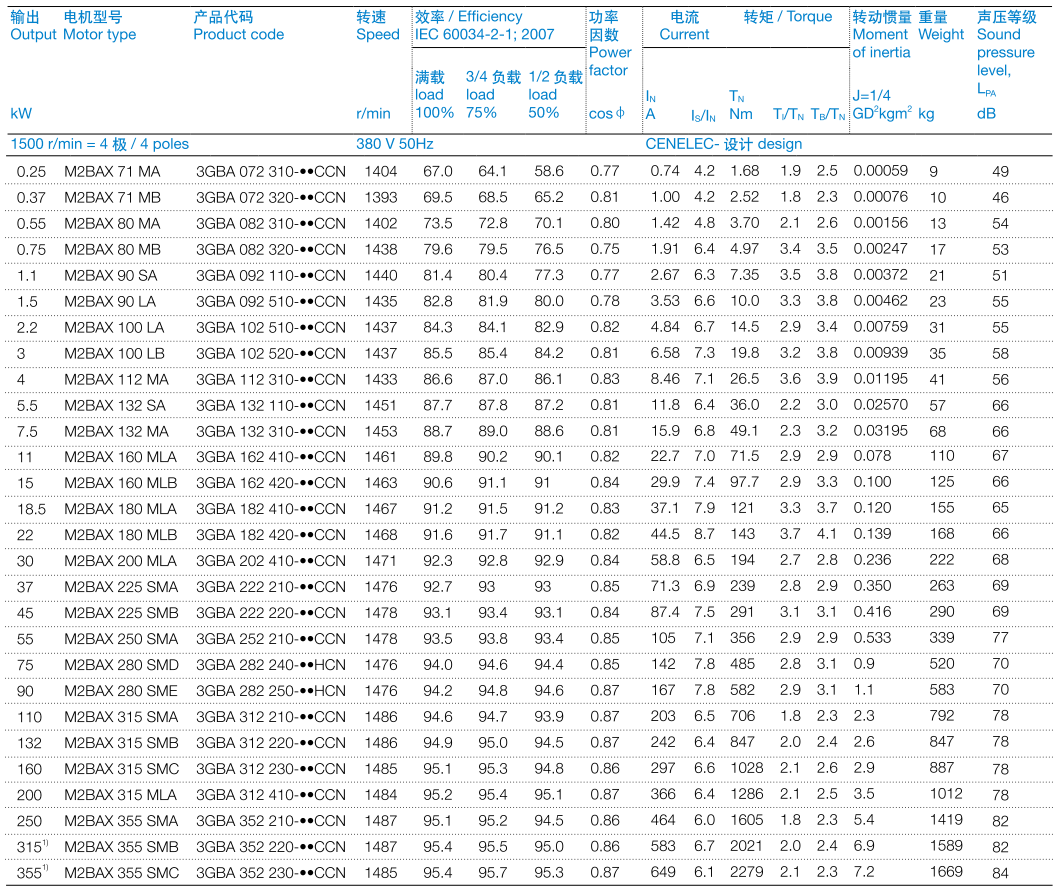

根据功率选定M2BAX 225 SMA  3GBA 222 210-ADCCN  IM B35

ABB电机的型号中没有IM号，需要另外给出。

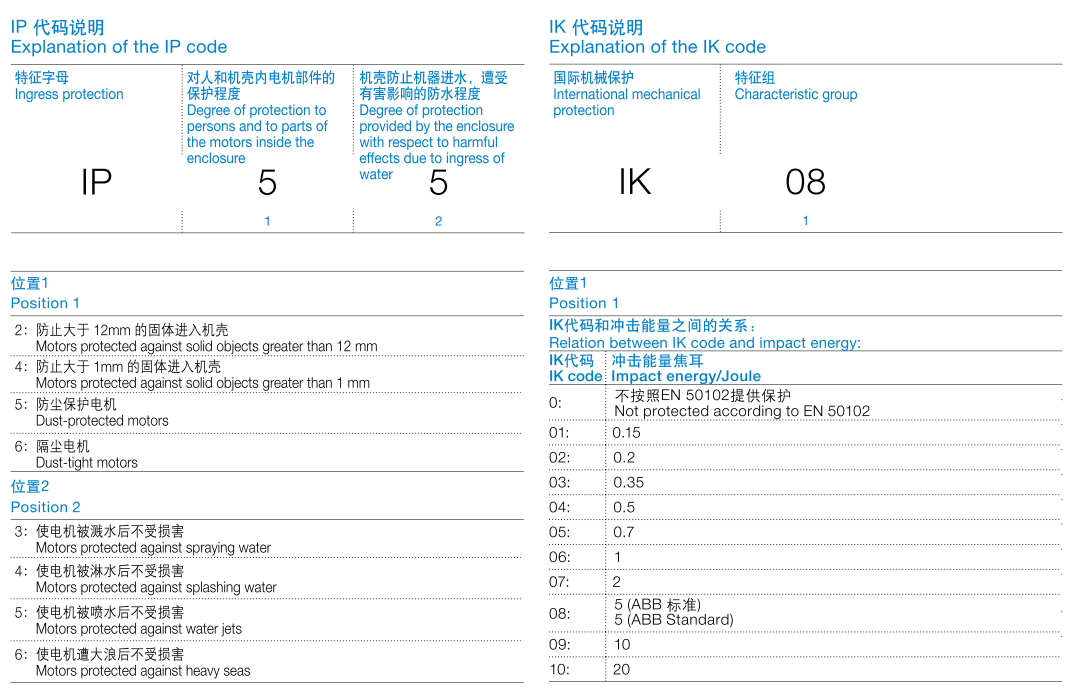

IP等级和IK等级

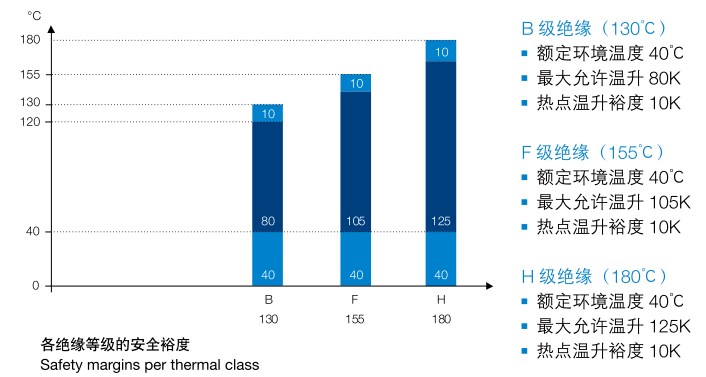

绝缘等级

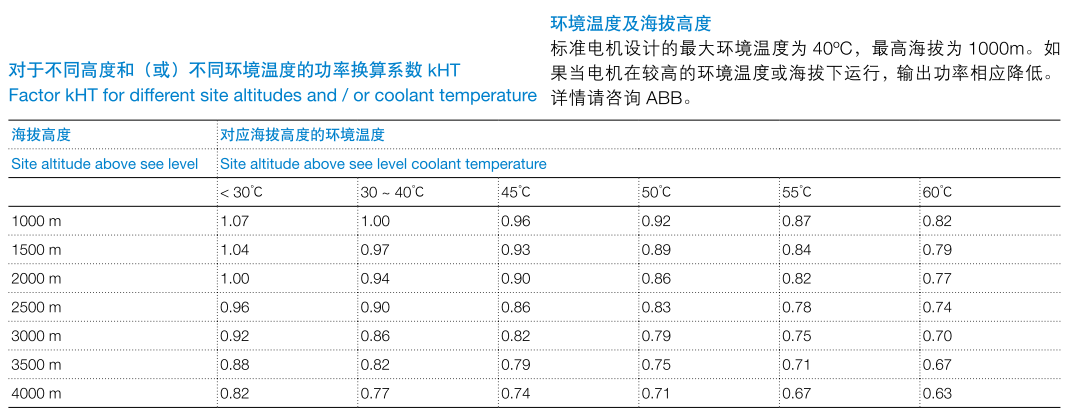

与运行环境相关的效率下降

  • 小结

以上两款电机的安装形式和基本参数相同。

补充说明：

  1. GB 4208-2008 外壳防护等级(IP代码)
  2. GBT 997-2008 旋转电机结构型式、安装型式及接线盒位置的分类（IM代码）

参考资料：

  1. https://zh.wikipedia.org/wiki/%E4%B8%89%E7%9B%B8%E9%9B%BB#%E6%8E%A5%E7%B7%9A
