捷晟达JSD 隔离模块接线问题[0]

Posted on by

采集系统常需要隔离模块用于屏蔽干扰和信号转换。尤其对于输出为电压的传感器，有多个采集系统同时进行采集时需要避免电路的干扰，一般采用光电隔离模块实现。对于传感器输出为电流信号的情况下，而采集系统为电压时，需要信号转换模块。以下以捷晟达（官网地址）隔离模块为例，简单介绍接线问题。

  • JSD TA-1002-215 （0-10V转0-10V）

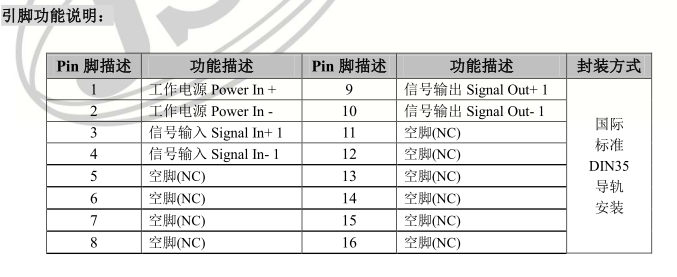

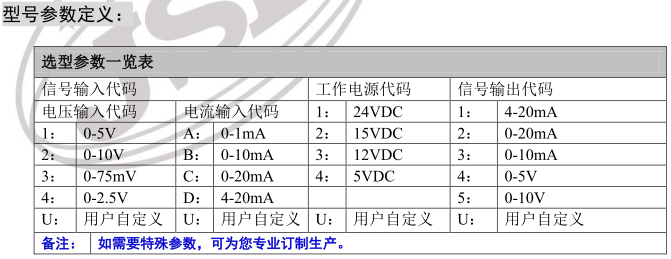

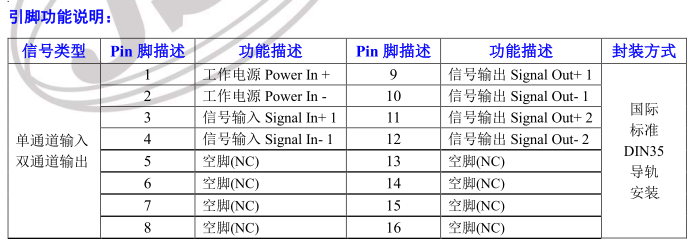

datasheet，一进两出模拟隔离器

  • JSD TA-1001-D15（4-20mA转0-10V）

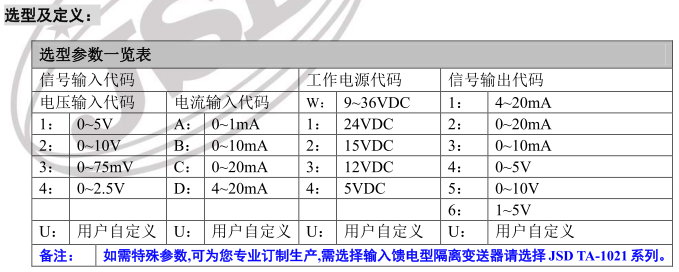

datasheet，一进一出模拟隔离器

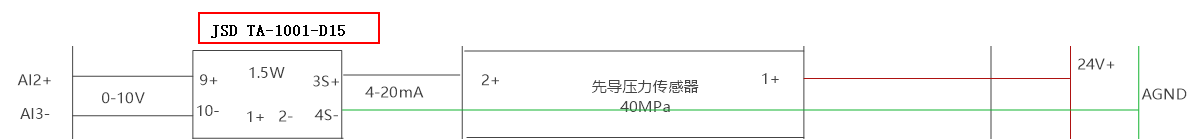

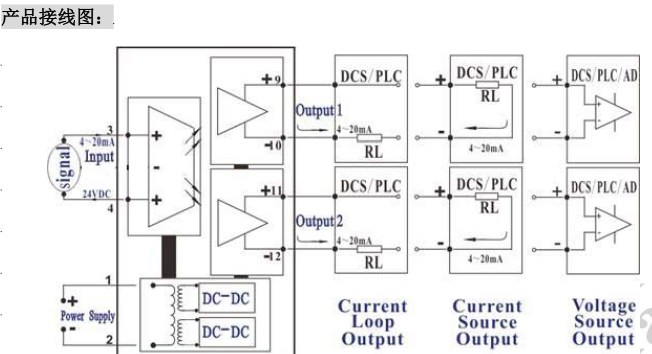

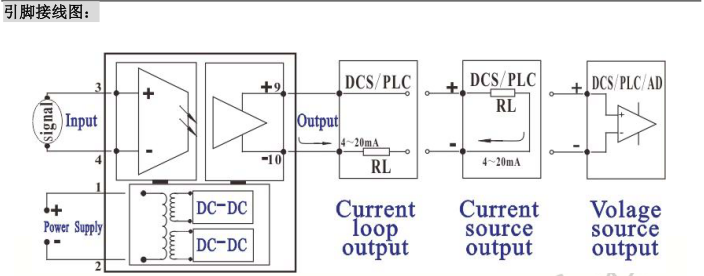

接线示意图如下：无源隔离器，此时两线制压力传感器需要供电的接法

  • JSD TA-1022-D15（4-20mA转0-10V）

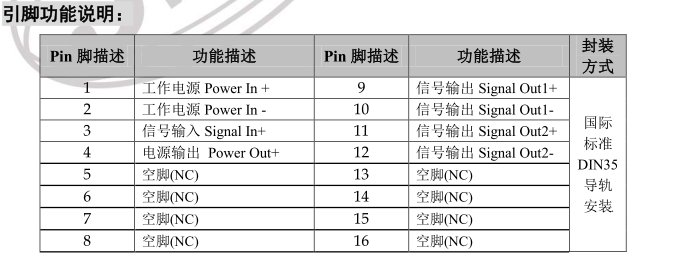

datasheet，一进两出

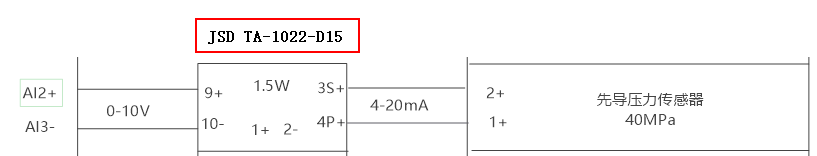

接线示意图，有源隔离器，此时两线制压力传感器需要供电的接法

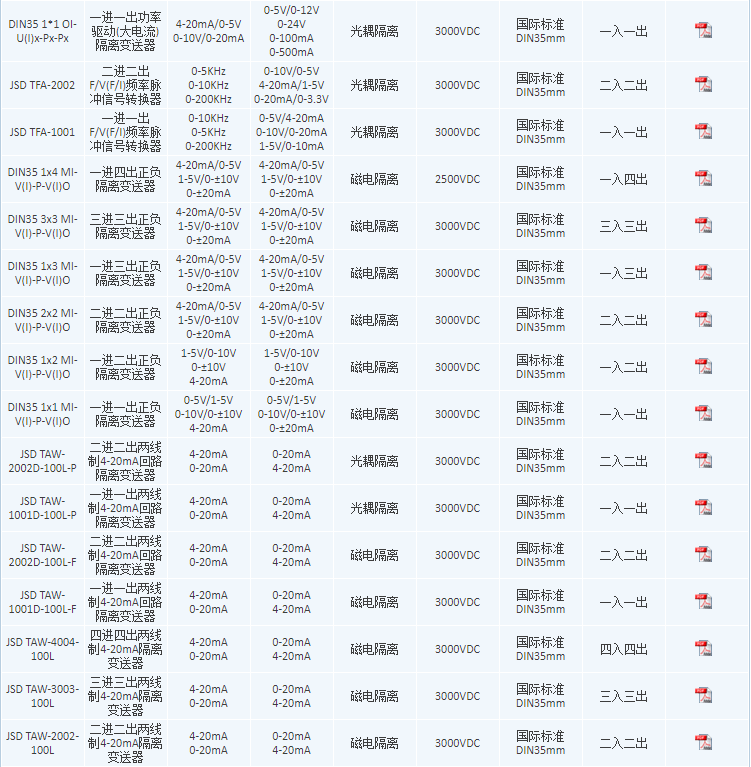

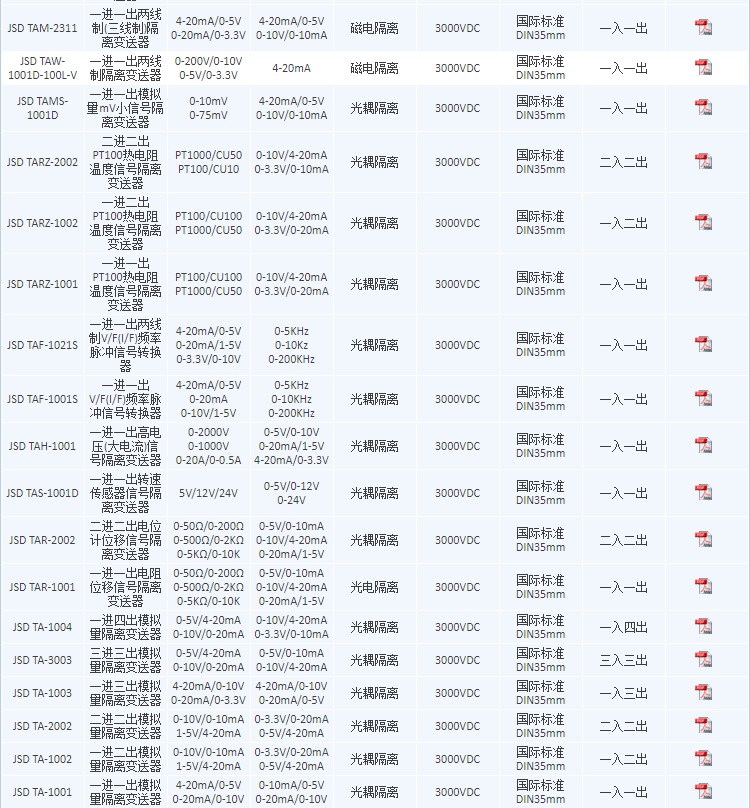

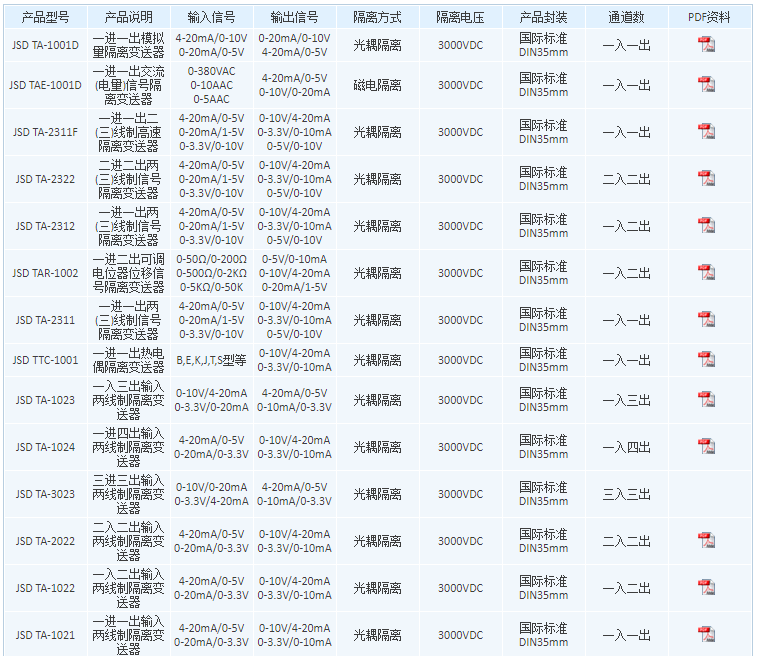

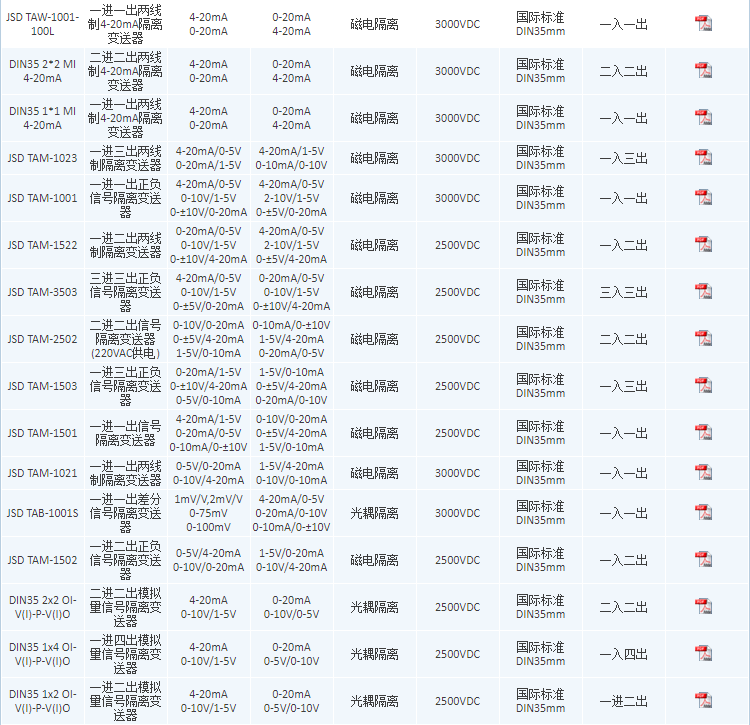

补充说明：JSD 隔离变送器 目录



参考资料：

  1. http://www.jsd-iae.com/Isolation_transmitter.htm
