常见主板扩展插槽[0]

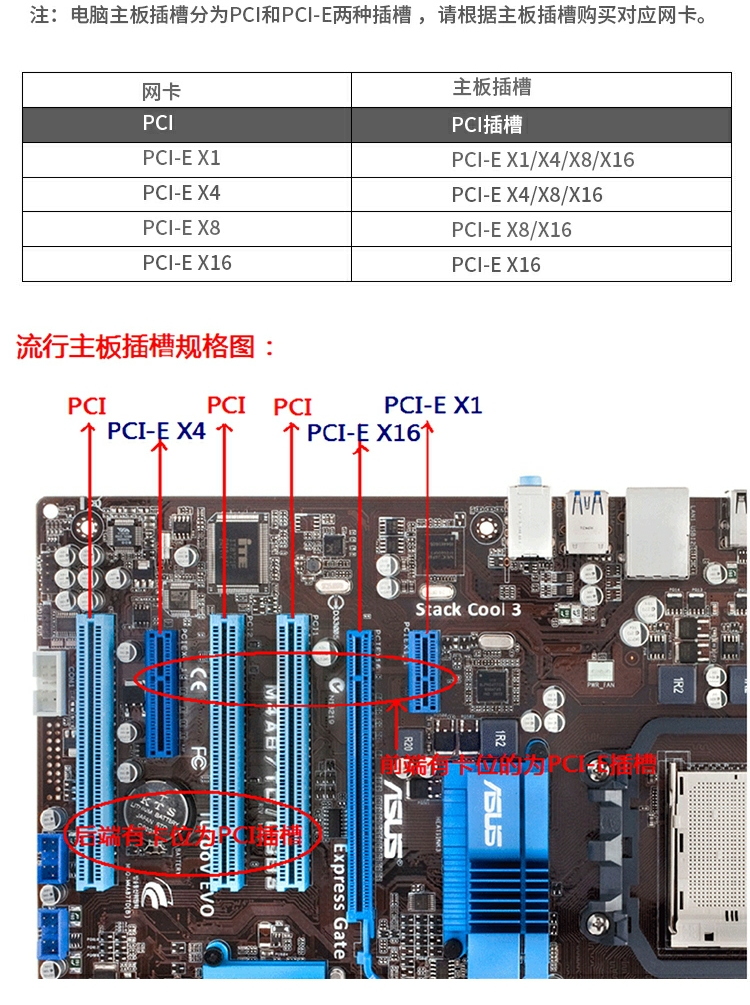

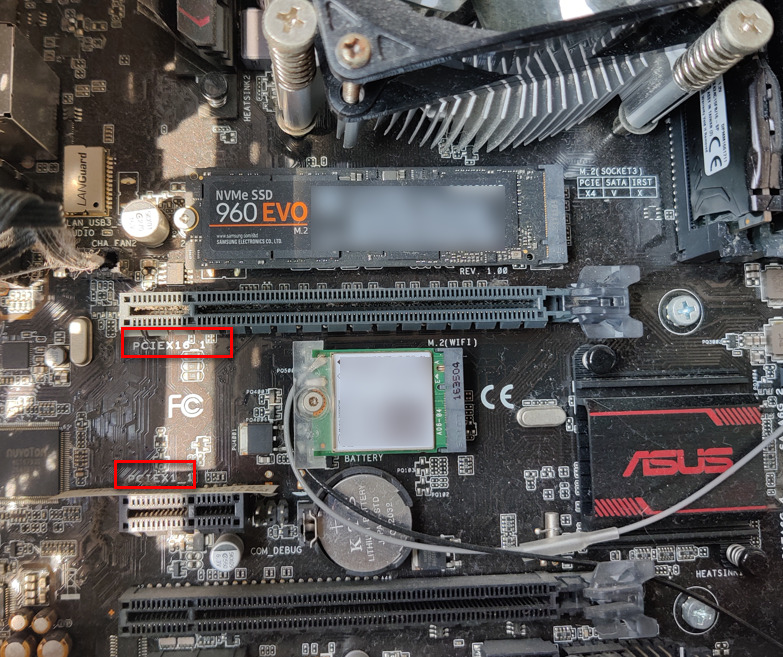

1）PCI-E x16插槽全长89mm，有164根针脚，靠主板外侧端有一卡口，将16x分为前后两组，较短的插槽有22根针脚，主要用于供电，较长的插槽142根，主要用于数据传输，具有16通道所带来的高带宽。

PCI-E x16插槽，主要用于显卡以及RAID阵列卡等，这个插槽拥有优良的兼容性，可以向下兼容x1/x4/x8级别的设备。可以说是PCI-E x16插槽是PCI-E的万能插槽。

由于PCI-E x16插槽常用于显卡，与cpu处理器直接相通，在物理位置上直接靠近cpu，这样显卡与处理器之间的数据交换就可以减少延迟，让系统的性能可以得到充分的发挥。

2）PCI-E x8插槽全长56mm，有98根针脚，与PCI-E x16比较，主要是数据针脚减少至76根，短的供电针脚仍然是22针脚。

为了兼容性，PCI-E x8插槽通常加工成PCI-E x16插槽的形式，但数据针脚只有一半是有效的，也就是说实际带宽只有真正的PCI-E x16插槽的一半。可以观察主板布线，x8的后半段没有线路连接，甚至针脚也没有焊接。

实际上除了旗舰级的主板，能提供多条真正的PCI-E x16插槽外，主流级主板，只会提供一条真正的PCI-E x16插槽，就是最靠近cpu的那条。而第二条和第三条PCI-E x16插槽，则多数是PCI-E x8甚至是x4级别的。

3）PCI-E x4插槽的长度为39mm，同样是在PCI-E x16插槽的基础上，以减少数据针脚的方式实现，主要用于PCI-E SSD固态硬盘，或者是通过PCI-E转接卡安装的M.2 SSD固态硬盘。

PCI-E x4插槽通常由主板芯片扩展而来，不过随着cpu内部PCI-E通道数的增多，现在有部分高端主板可以开始提供直连cpu的PCI-E x4插槽，用于安装PCI-E SSD固态硬盘。

主板上为什么找不到PCI-E x4插槽?其实它是以M.2接口的形式出现的。

不过与PCI-E x8插槽一样，PCI-E x4插槽为了兼容性，现在多数也是做成PCI-E x16插槽的形式，或是扩展为M.2接口，用于安装M.2 SSD、M.2无线网卡或者其它M.2接口设备，其余扩展卡则留给PCI-E x1插槽负责。

4）PCI-E x1插槽的长度是最短的，仅有25mm，相比PCI-E x16插槽，其数据针脚是大幅度减少至14个。PCI-E x1插槽的带宽通常由主板芯片提供，主要用途是独立网卡、独立声卡、USB 3.0/3.1扩展卡等都会用到PCI-E x1插槽，甚至可以通过转接线给PCI-E x1插槽装上显卡，用来挖矿或者实现多屏输出。
